EsPCEx 2017

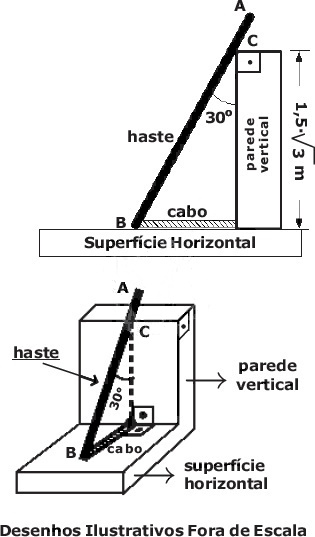

Uma haste AB rígida, homogênea com 4 m de comprimento e 20 N de peso, encontra-se apoiada no ponto C de uma parede vertical, de altura \(1,5\cdot\sqrt{3}\ m\) , formando um ângulo de 30° com ela, conforme representado nos desenhos abaixo.
Para evitar o escorregamento da haste, um cabo horizontal ideal encontra-se fixo à extremidade da barra no ponto B e a outra extremidade do cabo, fixa à parede vertical.
Desprezando todas as forças de atrito e considerando que a haste encontra-se em equilíbrio estático, a força de tração no cabo é igual a
Dados: sen 30° = cos 60° = 0,5 e sen 60° = cos 30° = \(\frac{\sqrt{3}}{2}\)
\(\frac{7}{3}\cdot\sqrt{3}N\)
\(\frac{8}{3}\cdot\sqrt{3}N\)
\(\frac{10}{3}\cdot\sqrt{3}N\)
\(6\cdot\sqrt{3}N\)
\(\frac{20}{3}\cdot\sqrt{3}N\)
