EsPCEx 2014

Uma fibra óptica é um filamento flexível, transparente e cilíndrico, que possui uma estrutura simples composta por um núcleo de vidro, por onde a luz se propaga, e uma casca de vidro, ambos com índices de refração diferentes.

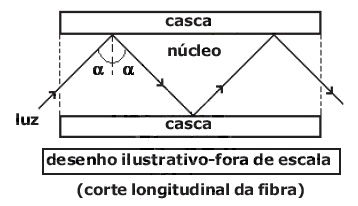

Um feixe de luz monocromático, que se propaga no interior do núcleo, sofre reflexão total na superfície de separação entre o núcleo e a casca segundo um ângulo de incidência α , conforme representado no desenho abaixo (corte longitudinal da fibra).

Com relação à reflexão total mencionada acima, são feitas as afirmativas abaixo.

(I) O feixe luminoso propaga-se do meio menos refringente para o meio mais refringente.
(II) Para que ela ocorra, o ângulo de incidência α deve ser inferior ao ângulo limite da superfície de separação entre o núcleo e a casca.
(III) O ângulo limite da superfície de separação entre o núcleo e a casca depende do índice de refração do núcleo e da casca.
(IV) O feixe luminoso não sofre refração na superfície de separação entre o núcleo e a casca.

Dentre as afirmativas acima, as únicas corretas são:
