UNICAMP 2016

Um osciloscópio é um instrumento muito útil no estudo da variação temporal dos sinais elétricos em circuitos. No caso de um circuito de corrente alternada, a diferença de potencial (U) e a corrente do circuito (i) variam em função do tempo.

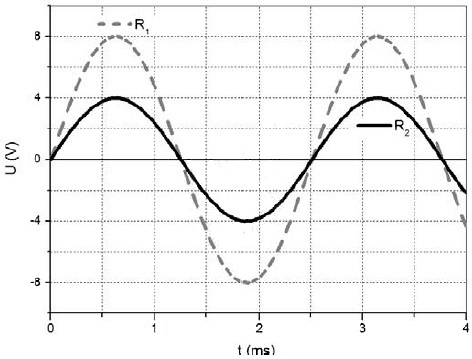

Considere um circuito com dois resistores R1 e R2 em série, alimentados por uma fonte de tensão alternada. A diferença de potencial nos terminais de cada resistor observada na tela do osciloscópio é representada pelo gráfico abaixo. Analisando o gráfico, pode-se afirmar que a amplitude e a frequência da onda que representa a diferença de potencial nos terminais do resistor de maior resistência são, respectivamente, iguais a

a

4 V e 2,5 Hz.

b

8 V e 2,5 Hz.

c

4 V e 400 Hz.

d

8 V e 400 Hz.

Ver resposta
Ver resposta
