Instituto Federal de Educação, Ciência e Tecnologia da Bahia 2022

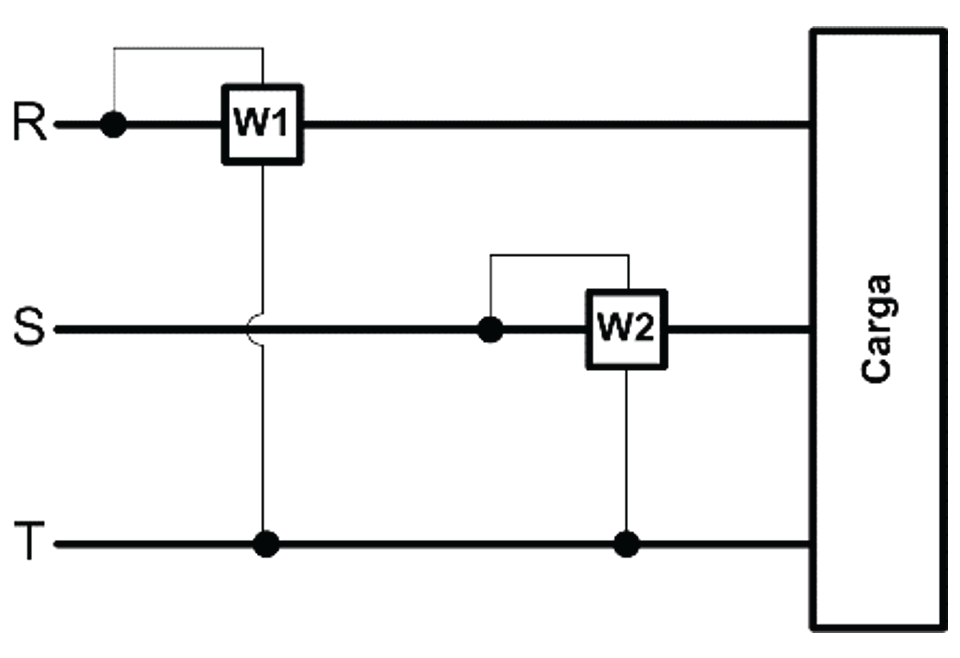

O método dos dois wattímetros é, de modo geral, o mais utilizado para medições de potência trifásica. Para tal, os dois wattímetros devem estar ligados apropriadamente a duas fases quaisquer do sistema trifásico, conforme a figura apresentada a seguir, em que W1 e W2 representam os dois wattímetros.
Em relação a este método de medição de potência é correto afirmar, EXCETO:
A potência real total é igual à soma algébrica das leituras dos dois wattímetros.
A diferença entre as leituras dos wattímetros é proporcional à potência reativa total.
Cada wattímetro fornece a potência absorvida pelas fases em que está conectado.
O método dos dois wattímetros proporciona meios para conhecer o fator de potência da carga.
A potência aparente total pode ser obtida por \(S_T=\sqrt{P_T^2\ +Q_T^2}\), em que \(P_T\) e \(Q_T\) são as potências ativa e reativa totais, respectivamente.
