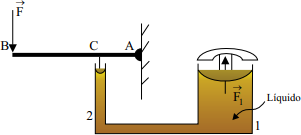

O esquema ilustra uma prensa hidráulica, operada manualmente, constituída de um sistema de vasos comunicantes 1 e 2, com êmbolos de áreas de seção transversal respectivas S1 e S2 . O sistema é preenchido com um líquido homogêneo e viscoso. O êmbolo 2 é ligado a uma alavanca inter-resistente articulada em sua extremidade A. O operador aplica forças verticais F na extremidade B da alavanca para transmitir forças F1 através do êmbolo 1
A relação correta entre F, F1 , S1 , S2 , AB e AC, que permite obter vantagem mecânica, é
F = F1 · (S2 /S1 ) · (AC/AB).
F = F1 · (S2 /S1 ) · (AC/BC).
F = F1 · (S2 /S1 ) · (AB/AC).
F = F1 · (S1 /S2 ) · (AC/AB).
F = F1 · (S1 /S2 ) · (AB/BC).
