UnB 2017
O diodo semicondutor é um componente eletrônico que tem duas polaridades: anodo (terminal positivo) e catodo (terminal negativo), formando uma junção p-n, como ilustrado na figura acima. O diodo semicondutor é chamado retificador, pois permite a passagem de corrente elétrica apenas quando está conectado no circuito na forma denominada direta; ou, de maneira mais simplificada, funciona como se fosse uma válvula que só deixa a corrente passar pelo circuito em um sentido.
Tendo como referência o texto e a figura apresentados, julgue o item.

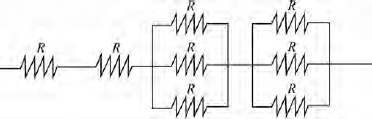

Considere que seja necessário inserir, entre o diodo e a bateria, um resistor de resistência 100 Ω, mas só estejam disponíveis resistores de resistência R = 37,5 Ω. Nesse caso, o valor da resistência desejada pode ser obtido usando-se a configuração apresentada a seguir.
Certa
Errada
