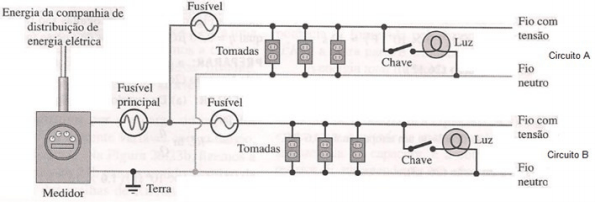

O diagrama ilustra parte da rede de fios de uma casa. Somente dois circuitos da rede são indicados (A e B). Os eletrodomésticos podem ser conectados às tomadas. O circuito A é a fiação da cozinha, e o B é a de um dos banheiros. Os fusíveis de ambos os circuitos são de 20 A, e a voltagem fornecida pela companhia energética é de 120 V.

Na cozinha, foi ligada uma torradeira de 1800 W, uma frigideira elétrica de 1300 W e uma lâmpada de 120 W. E, no banheiro, são ligados o chuveiro de 1200 W e uma lâmpada de 120 W.

Sobre a situação, são feitas as seguintes afirmativas:

I. O fusível A vai queimar-se.

II. A corrente total no circuito B será maior que 20 A.

III. Suprimindo-se a torradeira, não haverá queima de fusível.

É correto o que se afirma somente em:
