Instituto Federal de Educação, Ciência e Tecnologia da Bahia 2022

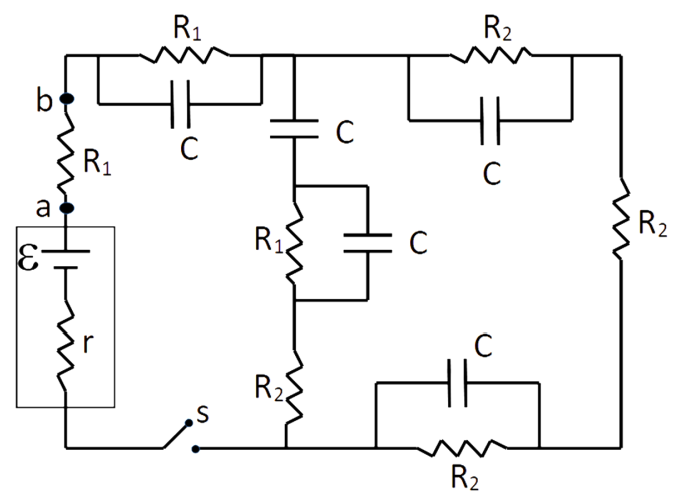

O Circuito RC da figura a seguir foi montado com uma fonte de força eletromotriz de 100V, que possui uma resistência interna r = 5,0 Ω e ligado a outras resistências e a capacitores, sendo R1 = 10 Ω, R2 = 20 Ω, e C = 4,0 μF. Os capacitores estão todos descarregados. A chave S é fechada bruscamente no instante t = 0.
Imediatamente após a chave S ser fechada a corrente no circuito foi calculada. Em seguida, calculou-se a tensão na resistência da fonte (Vr em Volts), a potência dissipada (Pd em Watts) na resistência R1 que está entre os pontos “a” e “b” acima da fonte e a potência útil (Pu em Watts) do circuito.
Os resultados Vr (V), Pd (W) e Pu (W), respectivamente, são
5 / 5 / 95.
10 / 20 / 180.
20 / 160 / 320.
53,3 / 884,5 / 1330.
100 / 400 / 1600.
