Instituto Federal de Educação, Ciência e Tecnologia de São Paulo 2022
No que se refere a abrangência geográfica, as redes de computadores são classificadas como PAN (Personal Area Network), LAN (Local Area Network), MAN (Metropolitan Area Network) e WAN (Wide Area Network). Na figura 1, é apresentado um diagrama-modelo de uma rede de comunicação de dados. Considerando que as conexões GPON (Giga Passive Optical Networks) utilizam a técnica TDMA (Time Division Multiple Access) e as conexões Gigabit Ethernet utilizam cabos de cobre padrão IEEE 802.3ab (1000BASE-T), escolha a alternativa que classifica corretamente a abrangência geográfica indicada consecutivamente pelas letras A, B, C, D, E e F.

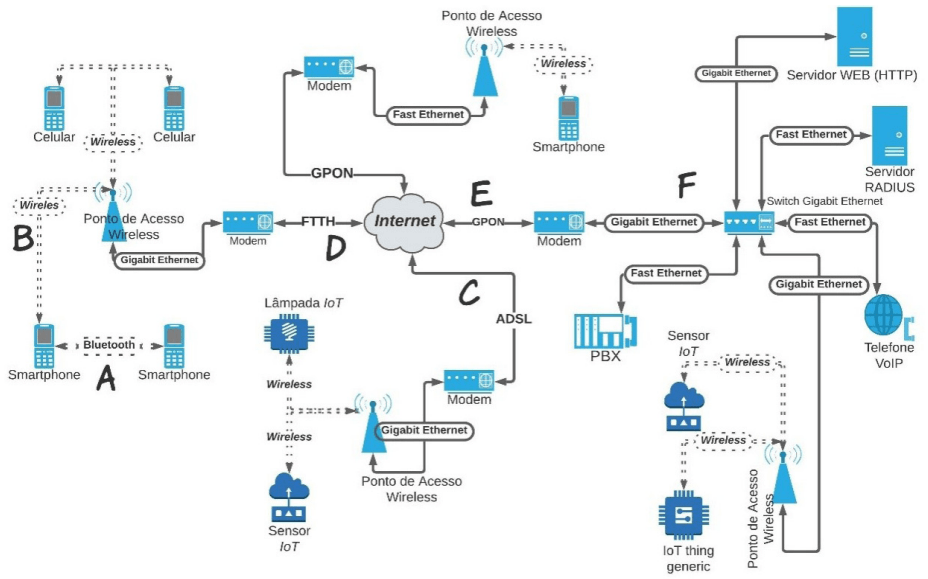

Figura 1 – Diagrama-modelo de rede de comunicação de dados
Fonte: IFSP, 2022
PAN, LAN, MAN, WAN, WAN, LAN.
WAN, WAN, PAN, PAN, PAN, MAN.
PAN, WAN, WAN, WAN, PAN, LAN.
LAN, PAN, WAN, WAN, WAN, LAN.
Resolução
Para resolver essa questão, o aluno deve entender o significado de cada uma das classificações de redes de computadores em relação à sua abrangência geográfica. PAN é uma rede para distâncias curtas, geralmente usada para conectar dispositivos pessoais. LAN é uma rede local, como em um escritório ou edifício. MAN cobre uma área maior, como uma cidade, e WAN tem alcance ainda mais amplo, podendo conectar diferentes localidades a nível nacional ou internacional.
O aluno deve analisar cada uma das conexões representadas pelas letras A, B, C, D, E e F no diagrama e usar o conhecimento sobre as classificações para identificar a que categoria cada uma pertence.
Dicas
Identifique a abrangência geográfica das redes baseando-se na distância e no uso dos dispositivos conectados.
PAN é usada para distâncias curtas e dispositivos pessoais, LAN é para uma área limitada como um escritório, MAN para uma cidade e WAN para conexões nacionais ou internacionais.
Considere o tipo de conexão apresentado para cada letra no diagrama e relacione-os com o tipo de rede que melhor se encaixa na descrição.
Erros Comuns
Um erro comum é confundir LAN com WAN devido à presença de uma conexão à internet, ou confundir PAN com LAN por causa da proximidade física dos dispositivos.
Redes de Computadores:
- PAN: Redes de Área Pessoal, para conexões próximas e pessoais.
- LAN: Redes de Área Local, usadas em ambientes como escritórios ou residências.
- MAN: Redes de Área Metropolitana, que cobrem uma cidade ou área metropolitana.
- WAN: Redes de Área Ampla, que conectam grandes áreas geográficas, como países ou continentes.
