PUC-RS Verão 2014

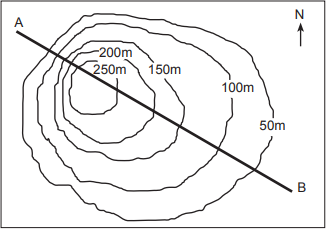

INSTRUÇÃO: Responda à questão com base no desenho, que representa uma área de relevo em curvas de nível, preenchendo os parênteses com V (verdadeiro) ou F (falso).
( ) Os mapas topográficos utilizam curvas de nível, também chamadas de isoípsas, para representar diferentes altitudes.
( ) As curvas de nível da vertente do lado A do traço indicam um relevo mais íngreme do que as curvas de nível do lado B do traço.
( ) O relevo representado por essas curvas de nível é uma depressão com 250m de profundidade.
( ) A área representada nesse desenho pode ser considerada um divisor de águas.
( ) A direção do traço de A para B, neste desenho, é nordeste-sudoeste.
O correto preenchimento dos parênteses, de cima para baixo, é
V – V – F – F – F
V – V – F – V – F
V – F – V – F – F
F – V – F – V – V
F – F – V – V – V
Resolução
Para resolver essa questão, siga os passos abaixo:
- Identificar curvas de nível: cada linha indica pontos de mesma altitude (50 m, 100 m, 150 m, 200 m, 250 m).
- Analisar a declividade: o espaçamento entre isoípsas é inversamente proporcional à inclinação. Quanto mais próximas, mais íngreme.
- Depressão x elevação: não há hachuras internas (usadas para depressões), portanto é elevação até 250 m no centro.
- Divisor de águas: a linha A–B corta o ponto mais alto (cume de 250 m), separando duas vertentes opostas—logo, funciona como divisor de águas.
- Orientação A→B: pela rosa dos ventos, A localiza-se a noroeste e B a sudeste, caracterizando direção NW–SE (não NE–SW).
Assim, a sequência é: V, V, F, V, F. ⇒ opção B.
Dicas
Erros Comuns
Conceitos fundamentais
- Curvas de nível (isoípsas): linhas que unem pontos de mesma altitude.
- Declividade: inversamente proporcional ao espaçamento entre curvas.
- Depressão: representada por hachuras; sem hachuras, trata-se de elevação.
- Divisor de águas: linha imaginária que passa pelo ponto mais alto, separando vertentes.
- Rosa dos ventos: instrumento para determinar direções (N, S, E, W e intermediárias).
