PUC-RS Verão 2014

INSTRUÇÃO: Para responder à questão, considere o texto e a figura para analisar as afirmativas apresentadas na sequência.

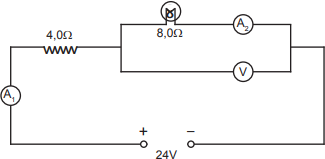

No circuito elétrico mostrado na figura a seguir, um resistor de 4,0Ω e uma lâmpada, cuja resistência elétrica é 8,0Ω, estão ligados a uma fonte de 24V. Nesse circuito são conectados dispositivos de medida de corrente elétrica, os amperímetros A₁ e A₂ , e de diferença de potencial elétrico, o voltímetro V. Assume-se que os amperímetros e o voltímetro podem ser considerados ideais, ou seja, que seu efeito no circuito pode ser desprezado na forma como estão ligados.

A partir da análise do circuito, afirma-se que:

I. As leituras dos amperímetros A₁ e A₂ são, respectivamente, 2,0A e 2,0A.

II. A leitura do voltímetro V é 24V.

III. As potências dissipadas no resistor e na lâmpada são, respectivamente, 16W e 32W.

Está(ão) correta(s) a(s) afirmativa(s)
