PUC-RS Inverno 2015
INSTRUÇÃO: Para responder à questão, analise a situação em que diferentes raios luminosos emanam de um mesmo ponto de uma vela e sofrem refração ao passarem por uma lente.

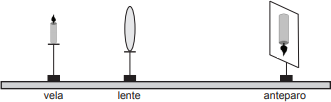

Montagem 1: A vela encontra-se posicionada entre o foco e o dobro da distância focal (ponto antiprincipal) de uma lente convergente. A imagem da vela está projetada no anteparo.
Montagem 2: A metade inferior da lente foi obstruída por uma placa opaca.
Na montagem 2, a imagem projetada no anteparo será:
(Apenas a metade superior da vela é vista, e com uma intensidade luminosa menor que a da imagem formada na montagem 1.)
(Apenas a metade superior da vela é vista, e com a mesma intensidade luminosa que a da imagem formada na montagem 1.)
(Apenas a metade inferior da vela é vista, e com a mesma intensidade luminosa que a da imagem formada na montagem 1.)
(Toda a vela é vista, e com a mesma intensidade luminosa que a da imagem formada na montagem 1.)
(Toda a vela é vista, e com uma intensidade luminosa menor que a da imagem formada na montagem 1.)
