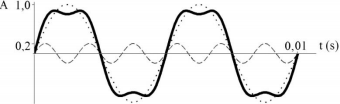

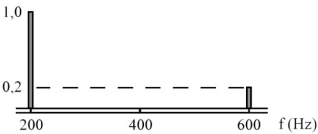

Uma onda periódica no tempo pode ser representada pela soma de ondas senoidais. Na figura I acima, a linha contínua corresponde a uma onda periódica, que é expressa como a soma das ondas senoidais de períodos e amplitudes diferentes — uma onda representada por pontos e a outra, por traços. O gráfico da figura II acima é o que se denomina espectro de frequências referente às ondas senoidais da figura I. No espectro de frequências, a altura das barras verticais corresponde à amplitude de cada uma das ondas senoidais, enquanto a posição dessas barras, no eixo de frequências, corresponde à frequência de cada uma dessas ondas senoidais.

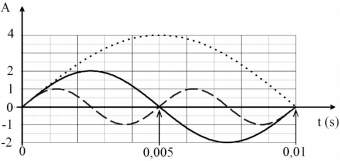

A figura III a seguir mostra o gráfico da amplitude (A) em função do tempo (t) para três ondas senoidais de amplitudes e períodos diferentes, que, somadas, expressam uma onda periódica no tempo.

Figura III

Qual é o gráfico do espectro de frequências correspondente às ondas senoidais ilustradas na figura III?
