EsPCEx 2016
Dois fios condutores retilíneos, muito longos e paralelos entre si, são percorridos por correntes elétricas de intensidade distintas, i1 e i2 , de sentidos opostos.
Uma espira circular condutora de raio R é colocada entre os dois fios e é percorrida por uma corrente elétrica i.

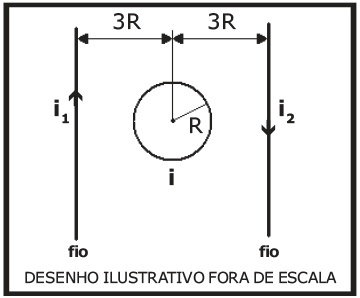

A espira e os fios estão no mesmo plano. O centro da espira dista de 3 R de cada fio, conforme o desenho abaixo.
Para que o vetor campo magnético resultante, no centro da espira, seja nulo, a intensidade da corrente elétrica i e seu sentido, tomando como referência o desenho, são respectivamente:
\(\frac{i_1+i_2}{3}\) e horário
\(\frac{i_1-i_2}{3\pi}\) e anti-horário
\(\frac{i_1-i_2}{3\pi}\) e horário
\(\frac{i_1+i_2}{3\pi}\) e horário
\(\frac{i_1+i_2}{3\pi}\) e anti-horário
