Secretaria de Planejamento, Governança e Gestão do Rio Grande do Sul 2022

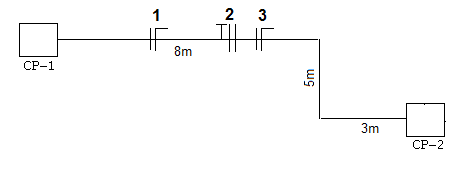

Determine o diâmetro do eletroduto de PVC para o trecho entre as caixas de passagem (CP) 1 e 2 baseado na tabela de eletrodutos. Os condutores do circuito estão descritos com a seção nominal conforme tabela anexa.
Seção Nominal
(mm²)
Fabricante X
Diâmetro Externo (1)
Área Total (mm²)
1,5
2,8 / 3,0
6,2 / 7,1
2,5
3,4 / 3,7
9,1 / 10,7
4
3,9 / 4,2
11,9 / 13,8
6
4,4 / 4,8
15,2 / 18,1
10
5,6 / 5,9
24,6 / 27,3
16
6,5 / 6,9
33,2 / 37,4
(1): Fio / Cabo
Tabela de Eletrodutos
Referência de Rosca
Diâmetro nominal (mm)
Diâmetro externo (mm)
Diâmetro interno (mm)
Espessura (mm)
Área total aprox. (mm²)
Área útil 1 cabo (53%)
Área útil 2 cabos (31%)
Área útil ≥ 3 cabos (40%)
3/8"
16
16,7
12,7
2,0
126,7
67,1
39,3
50,7
1/2"
20
21,1
16,1
2,5
203,6
107,9
63,1
81,4
3/4"
25
26,2
21,0
2,6
346,4
183,6
107,4
138,6
1"
32
33,2
26,8
3,2
564,1
299,0
174,9
225,6
1.1/4"
40
42,2
35,0
3,6
962,1
509,9
298,3
384,8
1.1/2"
50
47,8
39,8
4,0
1244,1
659,4
385,7
497,6
2"
60
59,4
50,2
4,6
1979,2
1049,0
613,6
791,7
2.1/2"
75
75,1
64,1
5,5
3227
1710,3
1000,4
1290,8
3"
85
88,0
75,6
6,2
4488,8
2379,1
1391,5
1795,5
Circuito 1: Cabo 2 x 2,5 mm2
Circuito 2: Cabo 3 x 6 mm2
Circuito 3: Cabo 2 x 1,5 mm2
20 mm.
25 mm.
32 mm.
40 mm.
50 mm.
