CN 2014

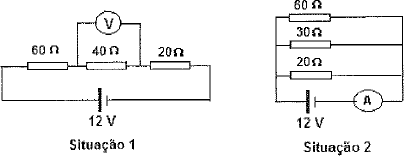

Situação 1 — voltímetro

1. A fonte fornece 12 V a um circuito em série com os resistores de 60 Ω, 40 Ω e 20 Ω.
2. Resistência equivalente:
   \[R_{eq}=60+40+20=120\,\Omega.\]
3. Corrente no ramo (a mesma em todos os resistores):
   \[I=\dfrac{V}{R_{eq}}=\dfrac{12\,\text{V}}{120\,\Omega}=0{,}10\,\text{A}.\]
4. O voltímetro ideal mede a queda de tensão no resistor de 40 Ω:
   \[V_{40}=I\,R=0{,}10\,\text{A}\times40\,\Omega=4\,\text{V}.\]

Situação 2 — amperímetro

1. Agora os resistores de 60 Ω, 30 Ω e 20 Ω estão em paralelo.
2. Condutância total:
   \[\frac{1}{R_{eq}}=\frac{1}{60}+\frac{1}{30}+\frac{1}{20}=0{,}0167+0{,}0333+0{,}0500=0{,}1000.\]
   Portanto,
   \[R_{eq}=\frac{1}{0{,}1000}=10\,\Omega.\]
3. Corrente total medida pelo amperímetro ideal:
   \[I_{\text{total}}=\dfrac{V}{R_{eq}}=\dfrac{12\,\text{V}}{10\,\Omega}=1{,}2\,\text{A}.\]

Logo, os valores medidos são 4 V (situação 1) e 1,2 A (situação 2).

Alternativa correta: B
