Secretaria de Planejamento, Governança e Gestão do Rio Grande do Sul 2022

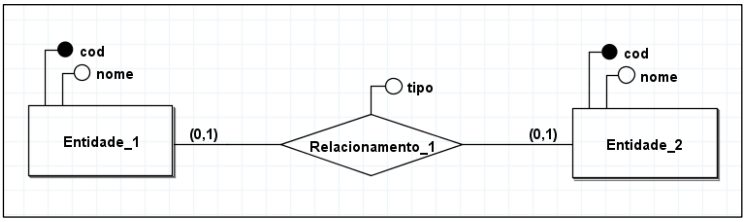

Considere o diagrama Entidade-Relacionamento (ER) da Figura 1 abaixo, construído no software brModelo versão 3.31:
Figura 1 - Diagrama ER
Agora, considere as implementações abaixo:
Implementação 1:
Entidade_1 (cod1, nome, cod2, tipo)
cod2 referencia Entidade_2
Entidade_2 (cod2, nome)
Implementação 2:
Entidade_1 (cod1, nome)
Entidade_2 (cod2, nome, cod1, tipo)
Cod1 referencia Entidade_1
Implementação 3:
Entidade_1 (cod1, nome)
Entidade_2 (cod2, nome)
Entidade_3 (cod1, cod2, tipo)
cod1 referencia Entidade_1
cod2 referencia Entidade_2
Quais implementações representam corretamente o diagrama ER da Figura 1?
a
Apenas I.
b
Apenas II.
c
Apenas III.
d
Apenas I e II.
e
I, II e III.
Ver resposta
Ver resposta
Resposta
E
