Universidade Federal Rural do Semi-Árido 2022

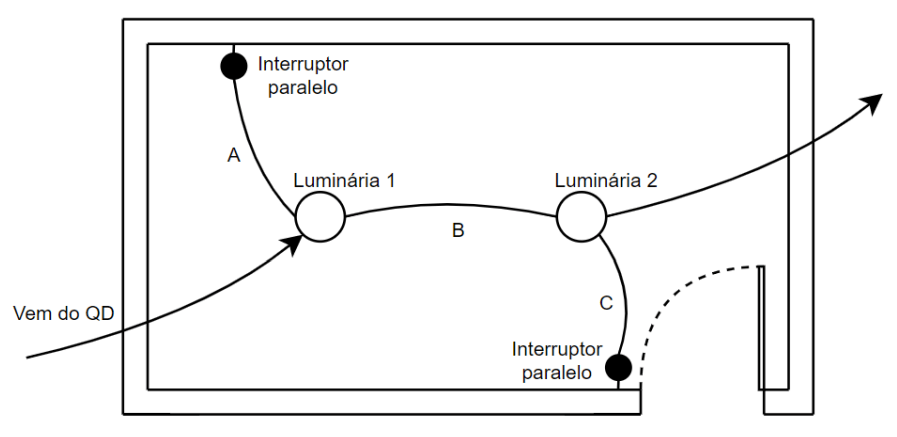

Considere o cômodo mostrado na figura abaixo. A seta que aponta na luminária 1 indica a chegada do circuito com os condutores de fase, neutro e terra. As duas luminárias precisam acender simultaneamente através dos interruptores em paralelos indicados, cuja ligação também é conhecida como “three way”. De acordo com o que consta na planta, os condutores que devem passar pelos trechos A, B e C da instalação devem ser:
Trecho A | Trecho B | Trecho C |
fase – retorno – retorno | fase – neutro – retorno – retorno – terra | fase – retorno – retorno |
Trecho A | Trecho B | Trecho C |
fase – neutro – retorno – retorno | fase – retorno – retorno – retorno – terra | fase – retorno – retorno |
Trecho A | Trecho B | Trecho C |
fase – retorno - retorno | retorno – retorno – neutro - terra | retorno – retorno – neutro |
Trecho A | Trecho B | Trecho C |
fase – retorno – retorno | retorno – retorno – retorno – neutro – terra | retorno – retorno – retorno |
