Eletrobrás Termonuclear S.A. 2022

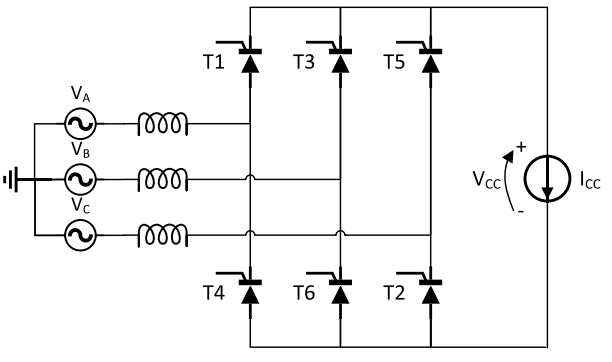

Considere o circuito com o conversor CA-CC trifásico a Tiristor, ilustrado na Figura acima, operando sem perdas. A fonte de tensão trifásica equilibrada no lado CA (VA, VB e VC) e a fonte de corrente no lado CC (ICC) são ideais. Além disso, os indutores são idênticos.
Dada a presença dos indutores no lado CA, a tensão (VCC) medida na fonte de corrente é igual a 3/2 da tensão da fase C (VCC = \(+\frac{3}{2}\) VC), quando os tiristores
T1, T2, T3, T5 e T6 estiverem conduzindo, e o tiristor T4 não estiver conduzindo.
T1, T3 e T5 estiverem conduzindo, e os tiristores T2, T4 e T6 não estiverem conduzindo.
T4, T5 e T6 estiverem conduzindo, e os tiristores T1, T2 e T3 não estiverem conduzindo.
T2 e T5 estiverem conduzindo, e os tiristores T1, T3, T4 e T6 não estiverem conduzindo.
T4 e T5 estiverem conduzindo, e os tiristores T1, T2, T3 e T6 não estiverem conduzindo.
