As normas da ABNT que contemplam os conceitos de desenho técnico adotam a sequência de séries ‘ISSO-A’ de folhas, partindo da folha A0, com área de, aproximadamente, 1,0 m2 e reduzindo a dimensão de cada folha na medida em que se avança sequencialmente (A1, A2, ...). Cada folha na sequência possui dimensão igual à metade da folha anterior – por exemplo, a folha A1 possui a metade da área da folha A0, a folha A2 possui a metade da área da folha A1, e assim por diante.

(Disponível em: https://www.ufrgs.br/destec/wp-content/uploads/2016/07/FDT.pdf. Notas de Aula-UFRGS.)

(ABNT NBR 16752: 2020. Desenho técnico. Requisitos para apresentação em folhas de desenho.)

Considerando as informações anteriores, analise as afirmativas a seguir.

I. O formato da folha de desenho da série A2 mais utilizado é 420 mm x 594 mm.

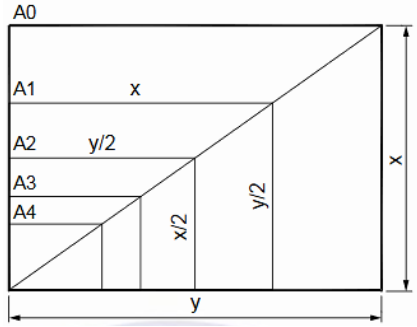

II. Na imagem, o valor de X equivale a 841 mm.

III. Na imagem, o valor de Y equivale a 947 mm.

Está correto o que se afirma em
