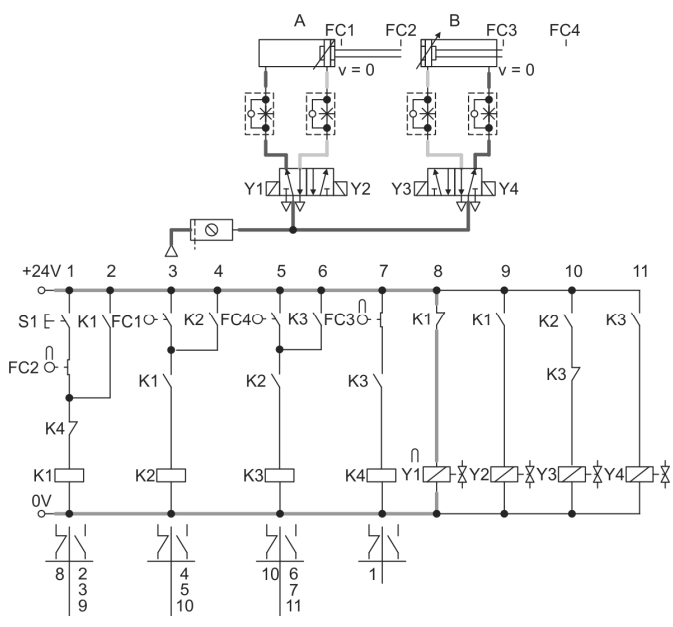

As chaves fim de curso são interruptores de posição utilizados em comandos eletropneumáticos para indicar a posição atual de um atuador e comutar a sequência através de contatos elétricos “abertos” e/ou “fechados”. O circuito eletropneumático apresentado na figura abaixo representa o estado inicial após a energização e pressurização do sistema. A sequência de acionamentos A-B+B-A+ será executada após o pulso do botão S1.
-
-
Sendo os elementos FC1, FC2, FC3 e FC4 chaves fim de curso, as características dos contatos de cada fim de curso que devem fazer parte da lista de materiais são:
FC1 e FC2 com pelo menos um contato aberto em cada e FC3 e FC4 com pelo menos um contato fechado em cada.
Todas as chaves fim de curso com pelo menos um contato fechado em cada.
FC1 e FC4 com pelo menos um contato aberto em cada e FC2 e FC3 com pelo menos um contato fechado em cada.
FC1 e FC4 com pelo menos um contato fechado em cada e FC2 e FC3 com pelo menos um contato aberto em cada.
Todas as chaves fim de curso com pelo menos um contato aberto em cada.
Resolução
Para resolver essa questão, o aluno deve compreender a função das chaves fim de curso em um circuito eletropneumático. Essas chaves são utilizadas para indicar a posição de um atuador e controlar a sequência de operações do sistema. Os contatos 'abertos' e 'fechados' se referem ao estado de continuidade do circuito, sendo que um contato aberto não permite a passagem de corrente, enquanto um contato fechado permite.
O desafio é determinar o estado dos contatos das chaves fim de curso para a sequência de acionamentos A-B+B-A+ após o pulso do botão S1, baseado no estado inicial apresentado no diagrama.
Dicas
Reveja o papel das chaves fim de curso em um circuito e como os contatos abertos e fechados afetam a operação do sistema.
Considere o estado inicial do sistema e como os contatos dos fim de curso precisam estar para permitir a sequência desejada após o acionamento do botão S1.
Pense na sequência de operações A-B+B-A+ e quais contatos precisam estar abertos para que o sistema funcione corretamente.
Erros Comuns
Confundir os estados 'aberto' e 'fechado' dos contatos das chaves fim de curso.
Não considerar o estado inicial do circuito ao determinar os estados necessários dos contatos das chaves.
Chaves Fim de Curso: Interruptores que indicam a posição de um atuador. Contatos Abertos e Fechados: Um contato aberto não permite a passagem de corrente e um contato fechado permite. Circuitos Eletropneumáticos: Sistemas que combinam elementos elétricos e pneumáticos para realizar trabalho mecânico.
