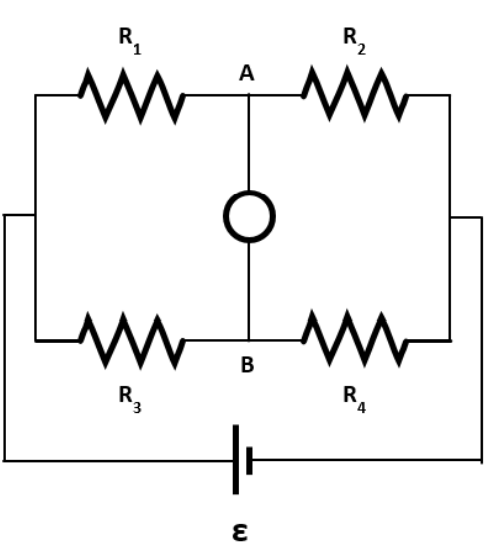

A Ponte de Wheatstone é um circuito amplamente utilizado na medição de resistências elétricas. Ela é projetada para encontrar o equilíbrio de um circuito de ponte, em que as correntes em diferentes ramos se anulam. No entanto, em alguns casos, a ponte não está em equilíbrio. Considere uma Ponte de Wheatstone em que as resistências 𝑅1, 𝑅2 𝑅3 e 𝑅4 são conhecidas, conforme Figura 7 abaixo. Suponha que a ponte não esteja em equilíbrio e, portanto, uma diferença de potencial 𝑉 é observada entre os pontos A e B.
Figura 7
Com base nesse contexto, determine a diferença de potencial 𝑉 entre os pontos A e B da Ponte de Wheatstone, dado que 𝜀 = 120 𝑉 𝑅1 = 100 𝛺, 𝑅2 = 200 𝛺, 𝑅3 = 150 𝛺 e 𝑅4 = 100 𝛺.
V = 9 V
V = 12 V
V = 32 V
V = 44 V
V = 56 V
