ENEM 2016

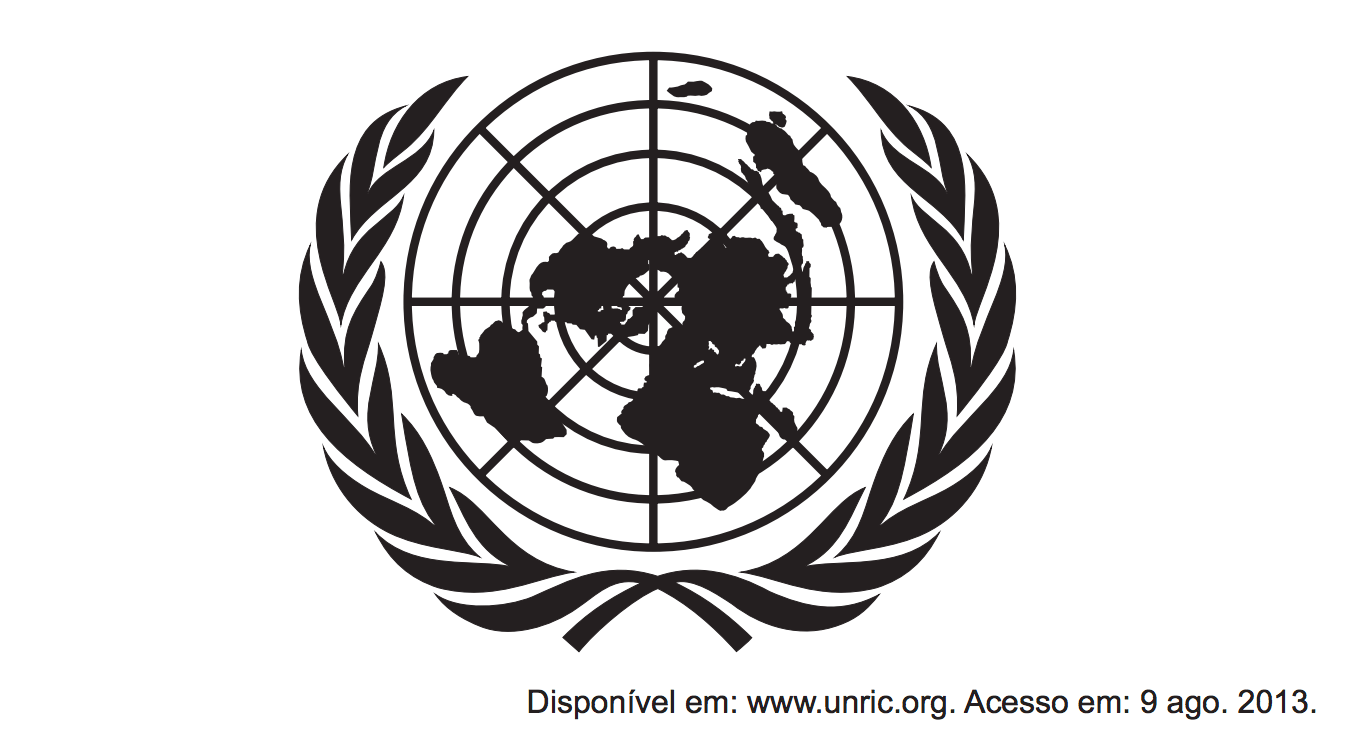

A ONU faz referência a uma projeção cartográfica em seu logotipo. A figura que ilustra o modelo dessa projeção é:
Resolução
Análise da Questão:
A questão pede para identificar qual das figuras representa o modelo da projeção cartográfica utilizada no logotipo da Organização das Nações Unidas (ONU).
Passo a Passo da Solução:
-
Observar o logotipo da ONU: A imagem fornecida mostra o logotipo da ONU. Nele, vemos um mapa-múndi centrado no Polo Norte. As linhas de longitude (meridianos) aparecem como retas que irradiam do polo, e as linhas de latitude (paralelos) são círculos concêntricos em torno do polo.
-
Identificar o tipo de projeção do logotipo: Esse tipo de representação, com o mapa centrado em um polo e com meridianos radiais e paralelos circulares, é característico de uma projeção azimutal (ou plana) polar. Especificamente, a ONU utiliza uma projeção azimutal equidistante, que preserva as distâncias a partir do centro (o Polo Norte).
-
Analisar as opções: As opções apresentam esquemas que ilustram os princípios de diferentes tipos de projeção cartográfica.
- Opção A: Mostra uma superfície plana (um disco) tangenciando o globo no Polo Norte. A projeção dos pontos do globo para essa superfície plana a partir de um ponto de vista específico (geralmente o centro da Terra, o antípoda ou o infinito) gera uma projeção azimutal polar. Este esquema representa corretamente o princípio da projeção usada no logotipo da ONU.
- Opção B: Mostra um cone tangenciando o globo ao longo de um paralelo. Isso ilustra uma projeção cônica. O mapa resultante teria paralelos em forma de arcos de círculo e meridianos retos convergindo para um ponto fora do mapa.
- Opção C: Mostra um cilindro envolvendo o globo, tangenciando-o na linha do Equador. Isso ilustra uma projeção cilíndrica equatorial (como a de Mercator). O mapa resultante teria paralelos e meridianos como linhas retas perpendiculares entre si.
- Opção D: Mostra uma superfície de projeção (aparentemente plana ou curva) tangenciando o globo em um ponto oblíquo (nem polo, nem equador). Isso ilustraria uma projeção oblíqua, que não corresponde ao logotipo da ONU centrado no polo.
- Opção E: Mostra um cilindro envolvendo o globo, mas deitado, tangenciando-o ao longo de um meridiano. Isso ilustra uma projeção cilíndrica transversa. O mapa resultante teria uma grade de paralelos e meridianos complexa, diferente daquela do logotipo da ONU.
- Opção A: Mostra uma superfície plana (um disco) tangenciando o globo no Polo Norte. A projeção dos pontos do globo para essa superfície plana a partir de um ponto de vista específico (geralmente o centro da Terra, o antípoda ou o infinito) gera uma projeção azimutal polar. Este esquema representa corretamente o princípio da projeção usada no logotipo da ONU.
-
Concluir: A figura que ilustra o modelo da projeção cartográfica usada no logotipo da ONU (azimutal polar) é a da Opção A.
Resposta Final:
A projeção utilizada no logotipo da ONU é a azimutal polar. A figura que representa o princípio dessa projeção, onde a superfície terrestre é projetada sobre um plano tangente ao polo, é a mostrada na alternativa A.
Dicas

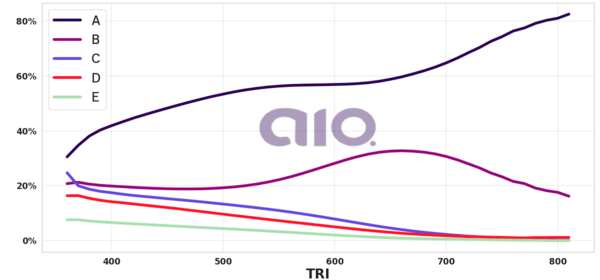

Erros Comuns
Revisão de Conceitos: Projeções Cartográficas
Projeção Cartográfica: É um sistema de representação da superfície curva da Terra (ou de parte dela) sobre uma superfície plana (o mapa). Como é impossível planificar uma esfera sem distorções, toda projeção envolve algum tipo de deformação (em área, forma, distância ou ângulo).
Tipos Principais de Projeção (quanto à superfície de projeção):
- Cilíndrica: A superfície terrestre é projetada sobre um cilindro que envolve o globo. Se o cilindro for tangente ao Equador, meridianos e paralelos são representados por linhas retas perpendiculares (Ex: Mercator).
- Cônica: A superfície terrestre é projetada sobre um cone que envolve o globo, tangenciando um ou dois paralelos. Meridianos são linhas retas que convergem para um ponto, e paralelos são arcos de círculo concêntricos. Boa para representar regiões de latitudes médias.
- Azimutal (ou Plana): A superfície terrestre é projetada sobre um plano tangente a um ponto do globo. Dependendo do ponto de tangência, pode ser polar (tangente no polo), equatorial (tangente no equador) ou oblíqua (tangente em qualquer outro ponto). Na projeção polar, os meridianos são linhas retas radiais e os paralelos são círculos concêntricos. É o tipo usado no logotipo da ONU.
Interpretar diferentes representações gráficas e cartográficas dos espaços geográficos.
