A NBR 8403 - Aplicação de linhas em desenhos - Tipos de linhas - Larguras das linhas, tem como objetivo fixar tipos e escalonar larguras de linhas para uso em desenhos técnicos e documentos semelhantes.
No desenho técnico de um projeto, a representação gráfica é realizada com diferentes tipos de linhas, conforme exemplificado a seguir.
Sobre o assunto, analise as seguintes assertivas e assinale (V) se verdadeiras, ou (F) se falsas.
( ) Linhas contínuas são representadas por cotas e linhas auxiliares.
( ) Linhas de eixo ou coordenadas são representadas com traço e dois-pontos.
( ) Projeções de elementos superiores são representadas com traço e um ponto.
( ) Linha contínua estreita em ziguezague indicam interseção imaginária.
A ordem CORRETA de preenchimento dos parênteses, de cima para baixo, é:
V, V, V, V.
F, V, V, F.
F, F, V, F.
V, F, F, V.
F, F, F, F.
Resolução
Para resolver esta questão, é necessário entender o propósito da NBR 8403 e conhecer os diferentes tipos de linhas utilizados em desenhos técnicos. Cada tipo de linha tem um significado específico e é utilizado para representar diferentes elementos em um desenho. A questão pede para verificar a veracidade de afirmações sobre a representação dessas linhas.

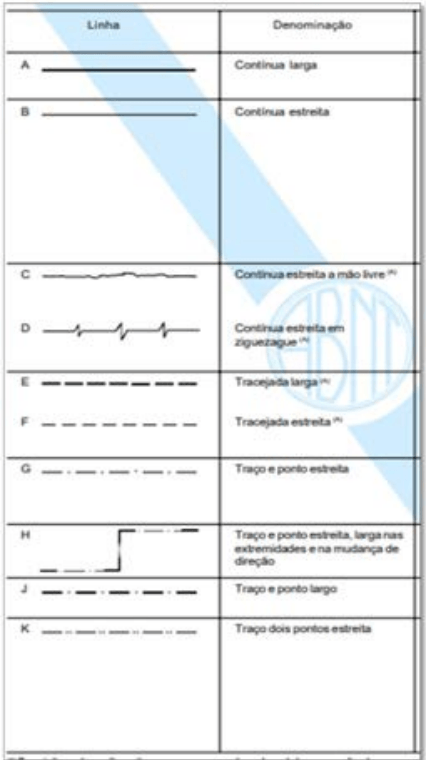

É importante observar a tabela fornecida, onde cada tipo de linha é associada a uma denominação específica. A assertividade das declarações deve ser checada com base nesta tabela.
Dicas
Revise a tabela de tipos de linhas e suas respectivas denominações para entender o uso de cada uma no desenho técnico.
Compare cada afirmação com as informações da tabela para determinar se é verdadeira ou falsa.
Lembre-se de que cada tipo de linha tem um propósito específico em desenhos técnicos e não pode ser usado arbitrariamente.
Erros Comuns
Tipos de Linhas em Desenhos Técnicos: Conhecimento sobre as diferentes linhas e suas aplicações conforme a norma técnica é crucial. Linhas contínuas largas são geralmente utilizadas para contornos e arestas visíveis. Linhas contínuas estreitas podem ser usadas para hachuras, cortes, seções, entre outros. Linhas tracejadas ou pontilhadas indicam elementos ocultos ou imaginários.
