Universidade Federal de Uberlândia 2022

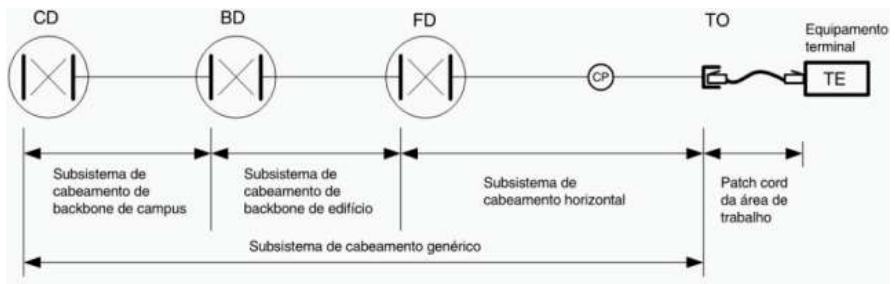

A Figura, a seguir, extraída da Norma ABNT NBR 14565, ilustra um sistema de cabeamento organizado em três subsistemas. Considere as afirmativas a seguir sobre o sistema de cabeamento.

I. CD refere-se ao equipamento distribuidor de campus; BD refere-se ao equipamento distribuidor de piso; FD refere-se ao equipamento distribuidor de edifício; CP refere-se ao cabo do ponto de consolidação; TO refere-se a tomada de telecomunicações.

II. O subsistema de cabeamento de backbone de campus estende-se do distribuidor de campus até os distribuidores de edifício. Quando presente, este subsistema inclui: os cabos de backbone de campus; qualquer componente de cabeamento dentro da infraestrutura de entrada; jumpers e patch cords no distribuidor de campus; o hardware de conexão no qual os cabos de backbone de campus são terminados (tanto no distribuidor de campus como no distribuidor de edifício).

III. Um subsistema de cabeamento de backbone de edifício estende-se desde o(s) distribuidor(es) de edifício até o(s) distribuidor(es) de consolidação em tomadas horizontais. Quando presente, este subsistema inclui: os cabos de backbone de edifício; os jumpers e patch cords no distribuidor de edifício; o hardware de conexão no qual os cabos do backbone de edifício são terminados (em ambos os distribuidores, de piso e de tomadas).

IV. O subsistema de cabeamento horizontal estende-se desde o(s) distribuidor(es) de piso até a(s) tomada(s) de telecomunicações conectada(s) a ele. Este subsistema inclui: os cabos horizontais; os jumpers e patch cords no distribuidor de piso; as terminações mecânicas dos cabos horizontais nas tomadas de telecomunicações; as terminações mecânicas dos cabos horizontais no distribuidor de piso, incluindo hardware de conexão, como, por exemplo, das interconexões ou das conexões cruzadas; um ponto de consolidação (opcional); as tomadas de telecomunicações.

Assinale a alternativa CORRETA.
