EBMSP Medicina 2017/2
A fibra óptica, muito utilizada na medicina e nas telecomunicações, possibilita transporte da luz ou de outra radiação eletromagnética por meio do seu confinamento, decorrente da reflexão total dessas radiações entre o núcleo e a casca da fibra óptica.

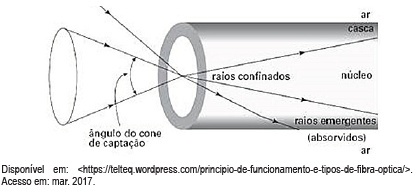

Considerando-se a figura e sabendo-se que o índice de refração do ar é igual a 1,0, que o índice de refração do núcleo da fibra óptica é igual a 1,50 , que o índice de refração da casca da fibra óptica é igual a 1,30, e sendo sen 49o = 0,75 e sen 60o = 0,87, é correto afirmar, com base nos conhecimentos de Física, que
o ângulo do cone de captação é igual a 30o.
os raios de luz se propagam no núcleo da fibra óptica com velocidade igual à da luz no ar.
os raios de luz que se refratam do núcleo da fibra óptica para o ar apresentam o ângulo de refração na interface ar-núcleo menor que 30o.
os raios de luz que incidem na interface ar-núcleo da fibra óptica com ângulo ≤ 49o em relação à normal serão confinados no núcleo dessa fibra óptica.
a luz injetada no núcleo da fibra óptica que segue seu caminho devido à reflexão interna total depende, exclusivamente, da diferença entre o índice de refração do núcleo da fibra óptica e o da casca da fibra óptica.
